Tủ điện phân phối MDB được lắp đặt sau các tủ phân phối tổng MSB tại các nút để hỗ trợ cung cấp truyền tải điện cho mạng lưới điện hạ thế.

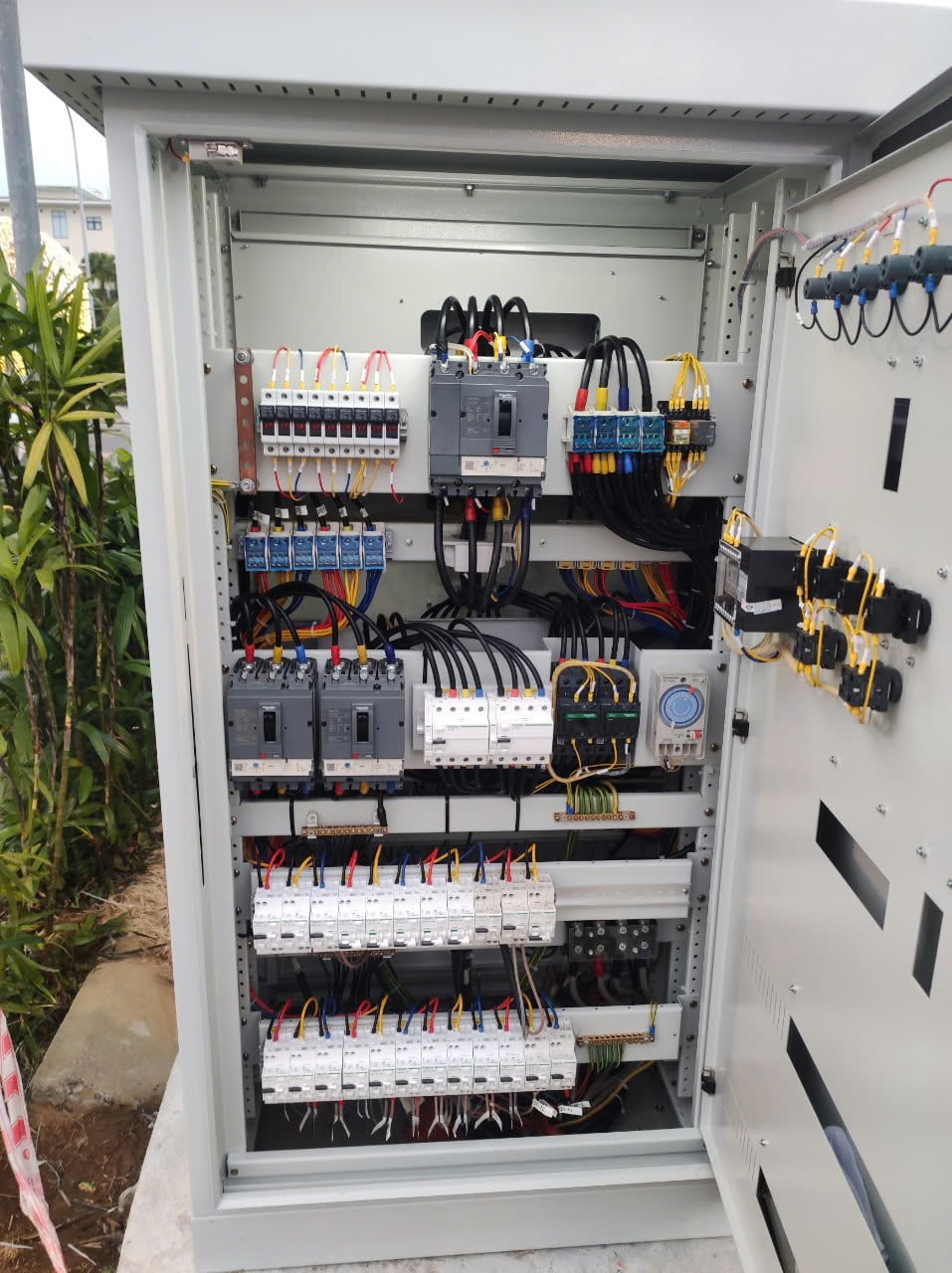

Bên cạnh đó, tủ điện DB còn được đặt gần phụ tải, bên trong chỉ bao gồm MCB/ RCCB, đèn báo pha, cầu chì, Ampe kế, Vôn kế, bảo vệ mất pha tụ bù,….
Thông số kỹ thuật điện
Tiêu chuẩn sản xuất
IEC 60439-1
Điện áp làm việc định mức (Ue)
400/690 VAC
Điện áp cách điện định mức (Ui)
1000V
Dòng xung đỉnh định mức Ipk
75 KA
Tần số
50/60 Hz
Dòng điện định mức (In A)
Lên đến 1000A
Dòng ngắn mạch chịu đựng theo thời gian Icw (KA/1s)
25(100-250-400A)
35(630-800A)
Thông số kỹ thuật cơ
Dạng tủ
1, 2a, 2b, 3a, 3b, 4a, 4b
Cấp bảo vệ
IP 31/ 42/ 54
Vật liệu vỏ
Tôn tấm
Độ dày vỏ tủ
1.2; 1.5; 2.0
Màu sắc
RAL 7035
Loại lắp đặt
Treo tường/Đứng
Môi trường làm việc
Trong nhà/Ngoài trời
I. Ứng Dụng:
- Lắp đặt sau các tủ phân phối tổng MSB tại các nút để hỗ trợ cung cấp truyền tải điện cho mạng lưới điện hạ thế.
- Tủ điện DB còn được đặt gần phụ tải, bên trong chỉ bao gồm MCB/ RCCB, đèn báo pha, cầu chì, Ampe kế, Vôn kế, bảo vệ mất pha tụ bù,…
